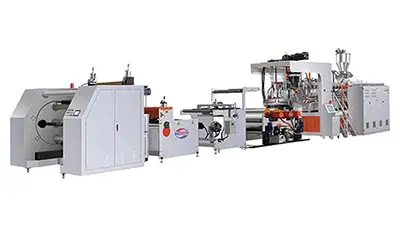

خط انتاج الالواح البلاستيكية بالبثق (PET/PLA)

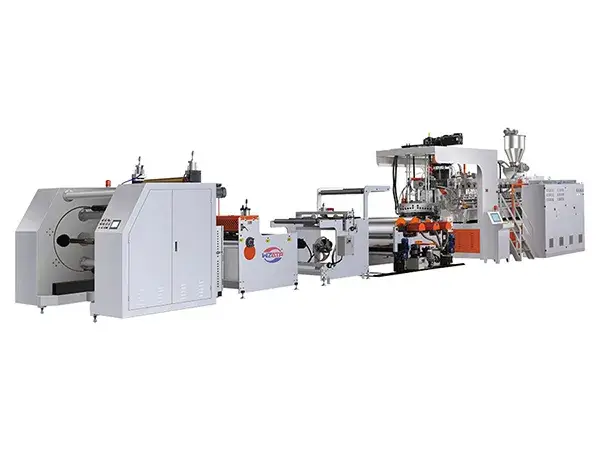

PET/PLA Plastic Sheet Extrusion Line

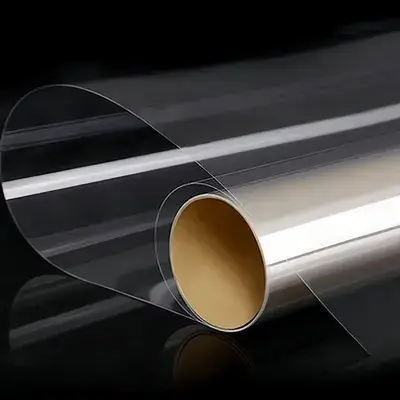

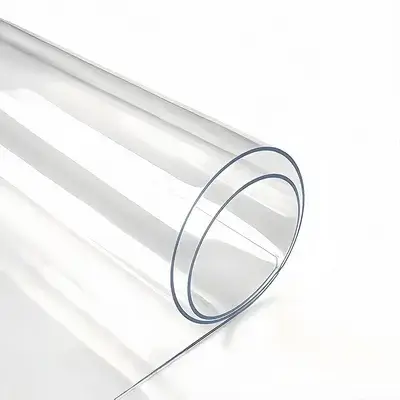

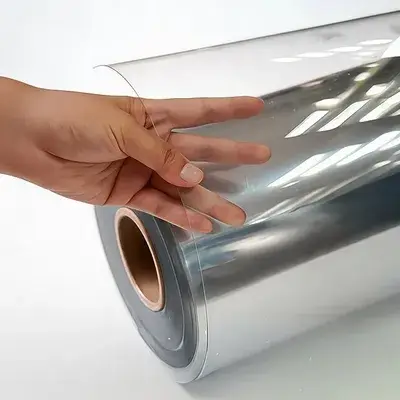

يجمع خط بثق الواح البلاستيك بين عمليات البثق والتقويم واللفّ لتحويل الحبيبات البلاستيكية الخام إلى الواح أو لفائف جاهزة للتشكيل الحراري.

لقد قمنا بتطوير وتحسين خطوط بثق الواح PET/PLA مع التركيز على الكفاءة والتقدّم التقني. تم تصميم النظام لتقديم الواح عالية الجودة بوضوح ممتاز وثبات متّسق، حيث يجمع بين عملية البثق والتقويم واللفّ لتحويل الحبيبات الخام إلى الواح أو لفائف جاهزة للتشكيل الحراري.

من إنتاج الأكواب والزبديات والصواني إلى العبوات البلاستيكية ذات غطاء مفصلي ، توفّر ماكينة بثق الواح البلاستيك حلاً متنوعاً وقابلاً للاعتماد عليه لتلبية مجموعة واسعة من استخدامات التشكيل الحراري.

اطلب عرض سعر
عرض عينات المنتجات
  • خط انتاج الالواح البلاستيكية بالبثق (PET/PLA)
  • خط انتاج الالواح البلاستيكية بالبثق (PET/PLA)
  • خط انتاج الالواح البلاستيكية بالبثق (PET/PLA)
  • خط انتاج الالواح البلاستيكية بالبثق (PET/PLA)
  • خط انتاج الالواح البلاستيكية بالبثق (PET/PLA)
  • خط انتاج الالواح البلاستيكية بالبثق (PET/PLA)
المواصفات الفنية
الموديل ATS-75
المواد القابلة للاستخدام PET/PLA
القدرة الإنتاجية 300–450 كجم/ساعة
قطر البرغي قطر البرغي: 75 مم
سماكة الشريط سماكة الشريط: 0.2–1.5 مم
عرض قالب ال T DIE عرض القالب: 1000 مم
العرض الفعّال للشريط العرض الفعّال للشريط: 850 مم
الروزنامة العلوية الروزنامة العلوية: Ø320×1100 مم
الروزنامة الوسطى الروزنامة الوسطى: Ø500×1100 مم
الروزنامة السفلية الروزنامة السفلية: Ø500×1100 مم
طريقة إعادة اللف طريقة إعادة اللف: إعادة لف مزدوجة
أقصى قطر لإعادة اللف أقصى قطر لإعادة اللف: 800 مم
إجمالي القدرة إجمالي القدرة: 350 كيلوواط
قدرة التشغيل قدرة التشغيل: 200 كيلوواط
مصدر الطاقة مصدر الطاقة: 380 فولت، 3 فاز، 50 هرتز
أبعاد الماكينة (الطول × العرض × الارتفاع) أبعاد الماكينة: 32×6×4 م
وزن الماكينة وزن الماكينة: 15 طن**

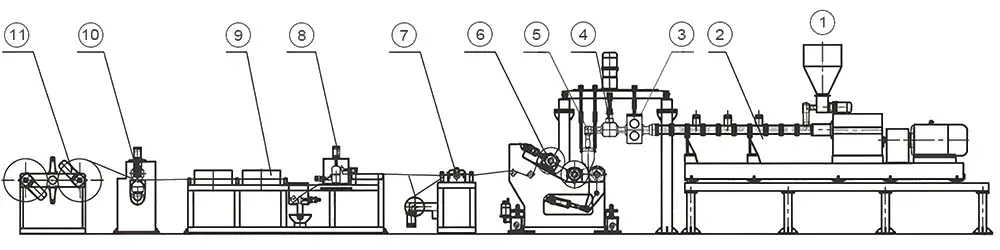

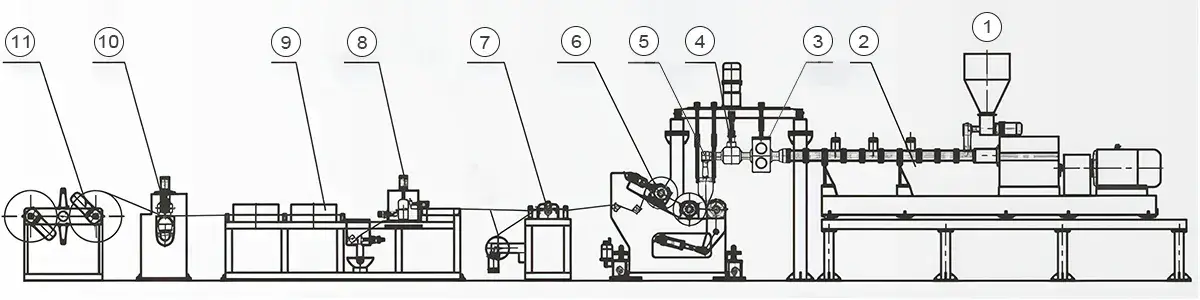

عملية التشغيل
خط انتاج الالواح البلاستيكية بالبثق (PET/PLA)
  • نظام التغذية
  • بثق موازي مزدوج Ø75 مم
  • مغير شاشة هيدروليكي
  • مضخة القياس
  • قالب رأس البثق (Die Head)
  • كالندر ثلاثي الأسطوانات
  • قص الحواف
  • طلاء بزيت السيليكون
  • مجفف
  • وحدة الجر
  • جهاز إعادة اللف
  • نظام التحكم الكهربائي
المزايا
    1. 1

      كفاءة عالية مع انتاج كبير السعة واستهلاك منخفض للطاقة

    1. 2

      المسمار المصمم بنسبة L/D كبيرة يوفّر أداءً ممتازًا في تسييل البلاستيك.

    1. 3

      تصميم مريح يسهّل الاستخدام، ويوفر وظائف متكاملة وتشغيلاً امن.

المكوّنات الكهربائية

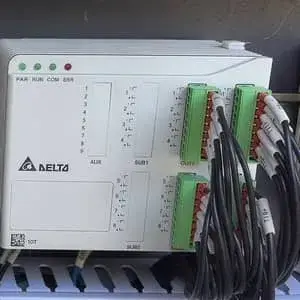

    1. نظام تحكم  PLCنظام تحكم PLC
    1. محولمحول

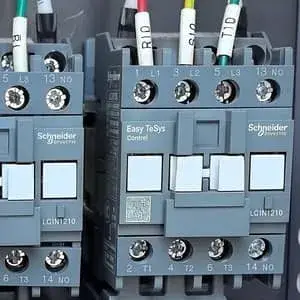

    1. قاطعقاطع

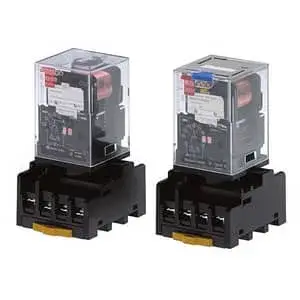

    1. مرحل
      مرحل
تفاصيل التهيئة

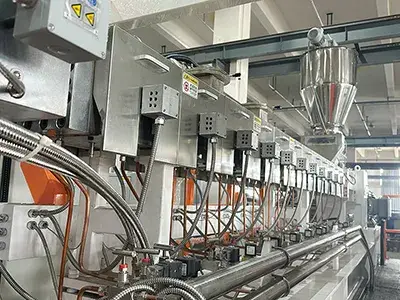

    1. وحدة البثق
      وحدة البثق
      • قطر المسار والاسطوانة: 75 مم، بتصميم المسمارين
      • المادة: فولاذ مقسى ومقاوم للتآكل
      • صلابة المسمار: بين HV950 وHV1050
      • غطاء الأسطوانة: مصنوع من النحاس المصبوب والألمنيوم المصبوب للحفاظ على الحرارة بكفاءة وتوفير الطاقة
      • قدرة التسخين: 46.5 كيلوواط
      • التبريد: نظام مضخة مياه دائرية
      • قدرة مضخة التبريد: 0.55 كيلوواط
      • المحرّك الرئيسي: محرّك تيار متردد بقدرة 132 كيلوواط
      • الإنفرتر: عالي الأداء بعزم ثابت وتحكم دقيق في السرعة
      • علبة التروس: صندوق تروس عالي العزم مع محرك مباشر
      • المحامل: من نوع (NSK) اليابان
      • الإطار الرئيسي: منصة فولاذية

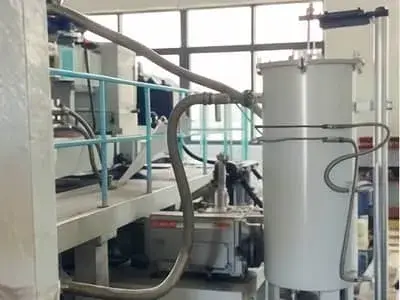

    1. نظام مضخة الفاكيوم
      نظام مضخة الفاكيوم
      • نوع النظام: مضخة فاكيوم ، بنظام من ثلاث مراحل
      • قوة السحب النهائية: ≤10 باسكال
      • أقصى حجم للسحب: 150 لتر/ثانية
      • ضغط التشغيل: ≤300 باسكال
      • مادة صنع الخزان: ستانلس ستيل 304
      • التجهيزات: مزوّد بجهاز تزويد، منافذ تفريغ بالفاكيوم، ومنفذ تفريغ طبيعي واحد

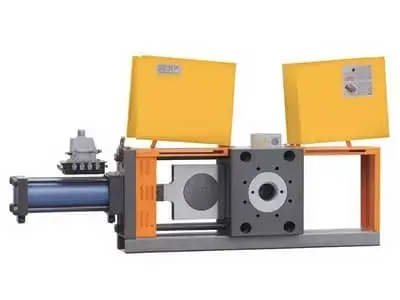

    1. وحدة التغيير الشبكي
      وحدة التغيير الشبكي
      • نوع الوحدة: مبدّل شبكي هيدروليكي
      • الهيكل: تصميم بعمودين ومحطتين
      • التسخين: قضبان تسخين من الستانلس ستيل

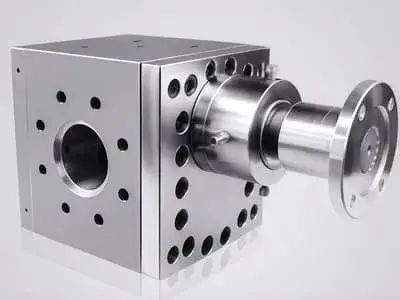

    1. مضخة التروس
      مضخة التروس
      • التوصيل: موصلات عمود كاردان
      • نظام القيادة: علبة تروس + محرك تيار متردد
      • مزوّدة بحساس ضغط من شركة **Gefran** الإيطالية بطيقة تحكم مغلق الحلقة في السرعة، مما يضمن دقة عالية ومتانة ممتازة

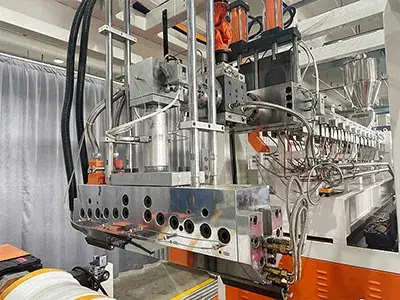

    1. رأس قالب البثق
      رأس قالب البثق
      • عرض رأس القالب: 1000 مم
      • أقصى عرض للورقة: 850 مم
      • النوع: قالب على شكل T مزوّد بمجرى معلّق من شركة JC Time
      • المادة: فولاذ عالي الجودة مخصّص لقوالب التشكيل
      • سطح المسار: مطلي بالكروم بسماكة 0.03–0.05 مم
      • السطح: مصقول اقرب للمراة (خشونة التجويف Ra 0.1 ميكرون، شفّة القالب Ra 0.05 ميكرون)

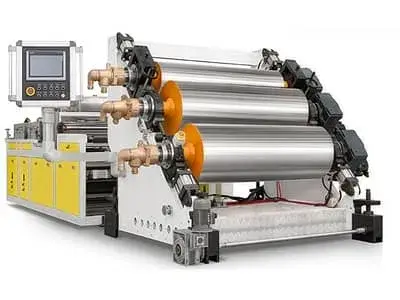

    1. نظام الكالندر
      نظام الكالندر
      • توازي الأسطوانات: ≤0.005 مم
      • تشطيب سطح الأسطوانة: Ra ≤0.016 ميكرومتر
      • صلابة السطح: HRC58–62
      • سماكة الطلاء الكرومي: ≥0.08 مم
      • الهيكل: أفقي من نوع J، كالندر ثلاثي الأسطوانات
      • الإطار: صفيحة فولاذية متينة
      • المحامل: NSKصنع اليابان
      • نظام القيادة: تحكم مستقل لكل أسطوانة، قابل للتعديل فردياً أو جميعها معاً
      • قدرة المحرك: 4.4 كيلوواط
      • نوع المحامل: محامل كروية نوع NSKصنع اليابان
      • الضغط: هيدروليكي فتح/غلق مع تعديل دقيق يدوي بواسطة ترس حلزوني بخاصية القفل الذاتي
      • السلامة: زر توقف طارئ ونظام تحكم متزامن

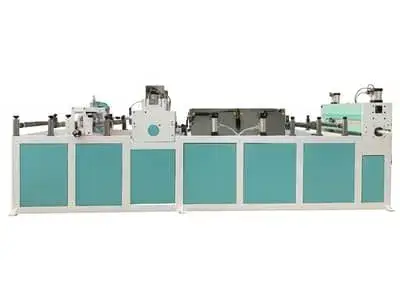

    1. نظام تبريد الأسطوانات
      نظام تبريد الأسطوانات
      • وسط التبريد: ماء مُعالج ومُخفف
      • نطاق التحكم: من درجة حرارة الغرفة حتى 100°C
      • الدقة: ±1 سليسيوس
      • قدرة المضخة: مضخة ستانلس ستيل بقدرة 4 كيلوواط
      • المكثّف: من النوع المزدوج المتوازي لتعزيز كفاءة التبريد
      • الصمام: صمام مقعد زاوي يعمل بالهواء المضغوط
      • طريقة التثبيت: مُثبت على حامل التبريد لسهولة الوصول والصيانة

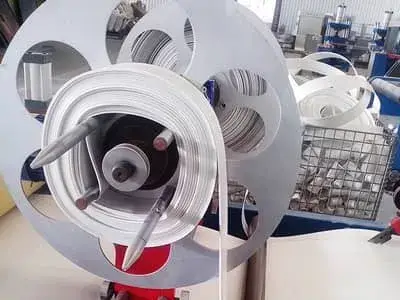

    1. وحدة تشذيب الحواف
      وحدة تشذيب الحواف
      • طول الحامل: 5 أمتار
      • أسطوانات السحب: ألمنيوم، بقطر 70 مم وطول 1000 مم
      • جهاز التشذيب: شفرات دائرية عدد 2
      • جهاز لفّ الحواف: مجموعتان
      • مزيل الكهرباء الساكنة: مجموعة واحدة
      • وحدة تكسير متصلة بخط الإنتاج مع نظام تشغيل هوائي: مجموعة واحدة

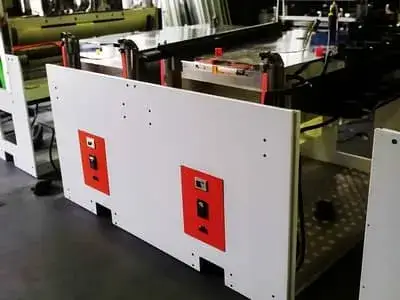

    1. وحدة طلاء بزيت السيليكون
      وحدة طلاء بزيت السيليكون
      • نظام طلاء بأربع بكرات مع استخدام على الجهتين
      • طريقة تجفيف داخل فرن محكم الإغلاق

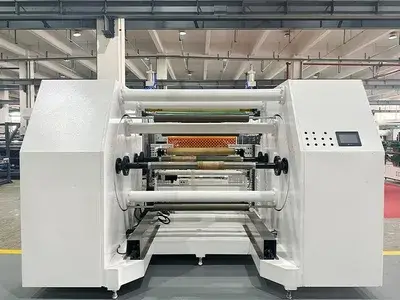

    1. وحدة اللفّ
      وحدة اللفّ
      • تصميم مزدوج مع نظام تبديل بين المحطتين
      • التحكم: عدّ تلقائي بطول ثابت
      • القطر الأقصى للّفّة: أقل من 800 مم
      • نواة الصفيحة: 3 إنش

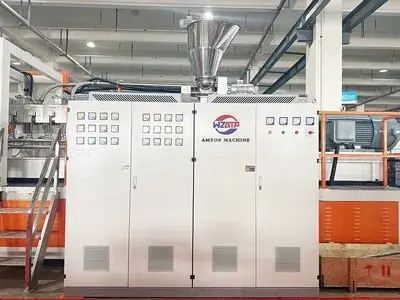

    1. نظام التحكم
      نظام التحكم
      • يحتوي على وحدة **PLC** مع شاشة لمس لسهولة التشغيل
      • زر إيقاف طارئ لضمان سلامة المشغّل
      • وحدة تحكم ذكية بدرجة الحرارة من صنع تايوان
      • تحكم بدرجة الحرارة عالي الدقة
      • محرك الطارد يوفّر سرعة ثابتة وأداء نقل عالي
      • البكرات تعمل بمحرك وعلبة تروس ، بعزم مرتفع وسرعة عالية وضوضاء منخفضة
      • نظام قيادة مساعد بدقة عالية وقدرة ممتازة على التحكم في العزم عند التردد المنخفض
      • درجة حماية لوحة الكهرباء: **IP21**
فيديوهات

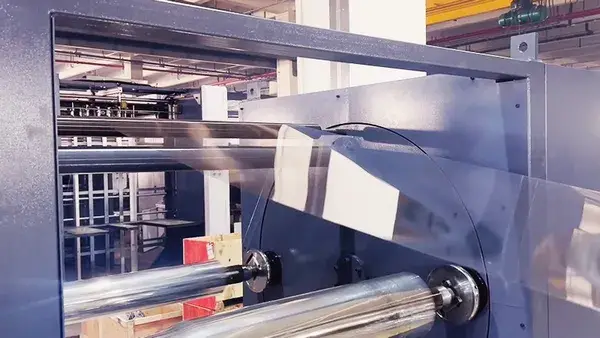

    1. ماكينة بثق الالواح البلاستيكية الـ PET   (ATS-85)
      ماكينة بثق الالواح البلاستيكية الـ PET (ATS-85)

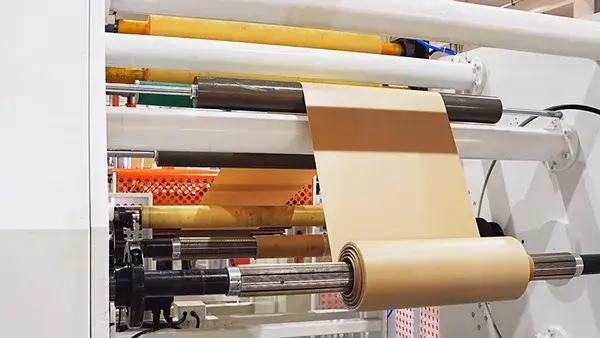

    1. ماكينة بثق الالواح البلاستيكية الـ PLA (ATS-75)
      ماكينة بثق الالواح البلاستيكية الـ PLA (ATS-75)
نلبي طموحاتك في مجال التعبئة
خبرتنا بين أيديكم

احصلوا على ماكينات التشكيل الحراري وبثق البلاستيك عالية الكفاءة والدقة والاستدامة، والمصممة لتلبية متطلبات الأسواق العالمية.
تواصلوا معنا اليوم!

اتصل بنا
ماكينات التشكيل الحراري ذات الصلة
عرض المزيد

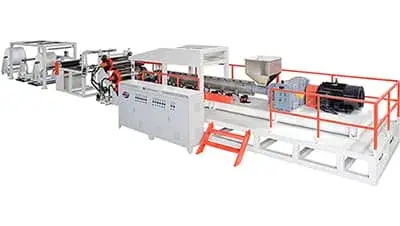

  • خط انتاج الالواح البلاستيكية بالبثق (PP/PS/PE)
    خط انتاج الالواح البلاستيكية بالبثق (PP/PS/PE)
  • خط انتاج الالواح البلاستيكية بالبثق (PET/PLA)
    خط انتاج الالواح البلاستيكية بالبثق (PET/PLA)
معدات معالجة البلاستيك الأخرى
اكتشفوا ماكيناتنا
  • ماكينات تشكيل حراري للبلاستيك ذات محطة واحدة
    ماكينات تشكيل حراري للبلاستيك ذات محطة واحدة
  • ماكينات تشكيل حراري للبلاستيك متعددة المحطات
    ماكينات تشكيل حراري للبلاستيك متعددة المحطات
  • ماكينة تصنيع الأكواب البلاستيكية
    ماكينة تصنيع الأكواب البلاستيكية
كيف يمكنني اختيار معدات التشكيل الحراري المناسبة؟

يتم تصميم ماكينات التشكيل الحراري لتناسب أنواعاً مختلفة من المنتجات ومتطلبات الإنتاج. لذلك نوصي أولاً بتحديد فئة المنتجات الأساسية التي ترغب في إنتاجها، ثم اختيار الماكينة التي تتوافق بشكل أفضل مع هذه الاحتياجات.
فلا توجد ماكينة واحدة يمكنها تغطية جميع منتجات السوق، والتركيز على منتجاتك الرئيسية يضمن كفاءة أعلى ونجاحاً أكبر في السوق.

كيف يمكنني معرفة نوع المادة التي صُنعت منها منتجاتي؟

تشمل المواد الخام البلاستيكية الشائعة في عبوات التعبئة والتغليف PP، PET، PVC، HIPS، و BOPS

  • PP: يتميّز بصلابة عالية ومقاومة جيدة للحرارة، ويُستخدم على نطاق واسع في أكواب المشروبات، وحافظات الطعام، والصواني.
  • PET: شفاف لكنه غير مقاوم للحرارة، ويُستخدم عادةً في صواني الفواكه والخضروات والمواد الغذائية المحفوظة في درجة حرارة الغرفة.
  • BOPS: يتمتع بصلابة عالية وشفافية ممتازة، وغالباً ما يُستخدم في عبوات المخابز مثل علب الخبز والكيك.
هل يمكن تصنيع منتجات مختلفة على نفس الماكينة؟

نعم، يمكن إنتاج منتجات متنوعة باستخدام نفس الماكينة من خلال تغيير القوالب.
الشرط الأساسي هو أن حجم الإنتاج ومواصفات المنتج يجب أن تتوافق مع متطلبات موديل الماكينة المختار، لضمان الأداء والاستقرار أثناء التشغيل.

كيف يتم تصنيع القوالب بعد تأكيد طلب الماكينة؟

بعد تأكيد الطلب، نقوم بتصميم القوالب وفقًا لعينات منتجاتك، ثم نشاركك رسومات التصميم للحصول على موافقتك.
وبعد اعتماد التصميم والأبعاد النهائية، نبدأ مباشرة في عملية تصنيع القالب داخل ورشة التشغيل لدينا.

ما طرق الدفع المتاحة؟

خيارات الدفع لدينا هي التحويل البنكي (T/T) و (L/C)
وإذا كنتِ بحاجة إلى طرق دفع أخرى، يُرجى التواصل معنا لمناقشة الحلول المناسبة.
